Автоматизированные рельсы для макро- и микросъемки-11

Дополнительные аксессуары

Через год после выпуска первых экземпляров макрорельсов руководством фирмы Cognisys был проведен опрос среди обладателей макрорельсов на предмет - каким образом должно быть оборудовано рабочее место фотографа при съемке в полевых условиях и какие дополнительные аксессуары нужно сделать, чтобы процесс фотосъемки был максимально удобным

По результатам опроса была сформирована такая схема: во время съемки макрорельсы устанавливаются на штатив, а для установки остальных элементов комплекта (контроллер, батарейный блок, набор проводов) рядом с рельсами должен быть установлен некий конструктив. При этом этот конструктив должен быть отвечать следующим требованиям:

  • мобильность - малый вес и габариты
  • стойкость к атмосферным осадкам - все детали должны быть изготовлены из нержавеющей стали и алюминиевого сплава
  • гибкость - возможность быстрого перемещения в любое положение (горизонтальное, вертикальное, наклонное) и при этом:
  • способность надежно удерживать контроллер и батарейный блок в любом положении
  • универсальность - должно подходить ко всем фотоаппаратам и объективам

Таким образом была получена такая конструкция:

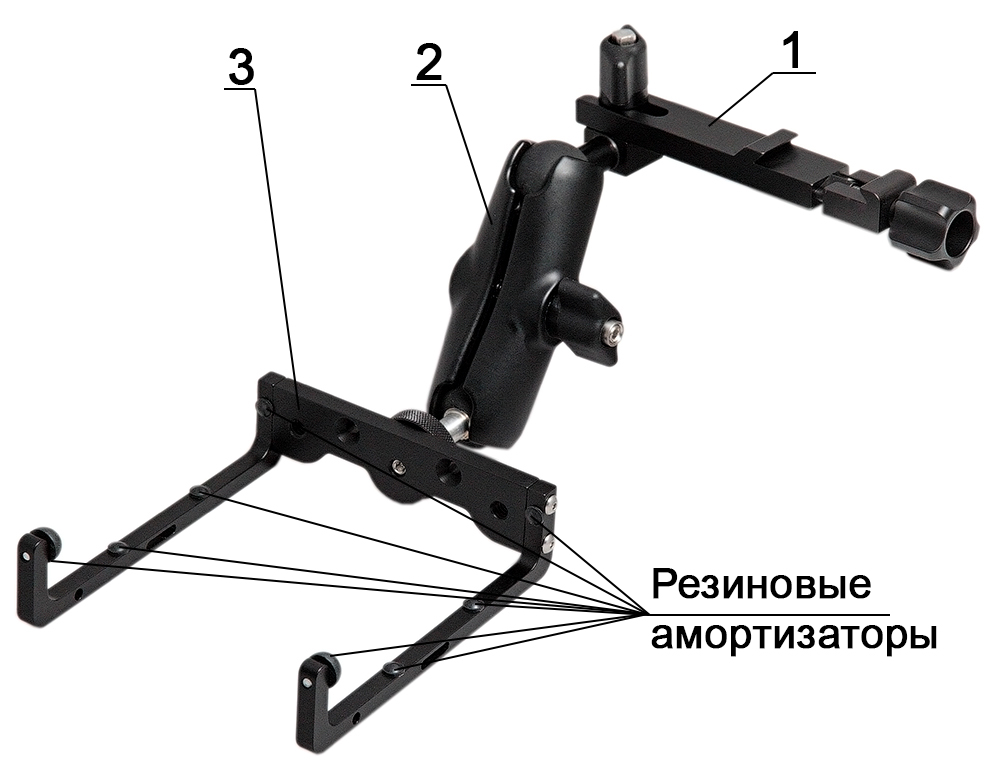

Весь конструктив состоит из трех частей:

  1. Планка с зажимом Arca Swiss. Она прикрепляет всю конструкцию к нижней планке макрорельсов (либо к другим планкам системы Arca Swiss). Производитель - фирма Wimberley.
  2. "Гибкая рука" - подвижная часть с двумя шаровыми шарнирами. Она позволяет быстро переместить контроллер в любую удобное место и мгновенно фиксирует это положение с помощью зажима. Производитель - фирма Wimberley.
  3. Держатель контроллера - пластина с прикрученными к ней двумя кронштейнами с резиновыми амортизаторами. Она надежно фиксирует контроллер в нужном положении (с помощью восьми амортизаторов) и предотвращает его случайное падение (даже в перевернутом положении). Для крепления к "гибкой руке" пластина держателя имеет три отверстия с резьбой 1/4. Батарейный блок предполагается крепить снизу с помощью ленты - "липучки", продетой через специальные пазы в двух кронштейнах. Производитель - фирма Cognisys.

Весь этот комплект в сборе получил наименование - Controller Carrier Kit.

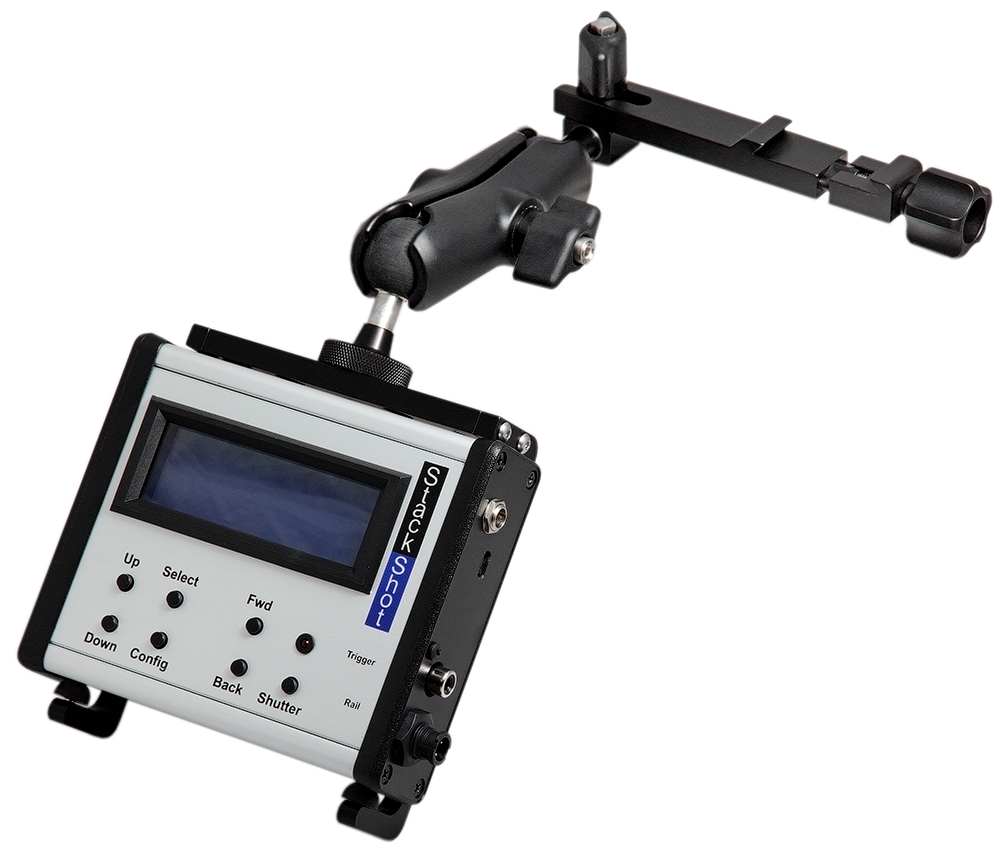

Порядок сборки этого комплекта ясен из схемы:

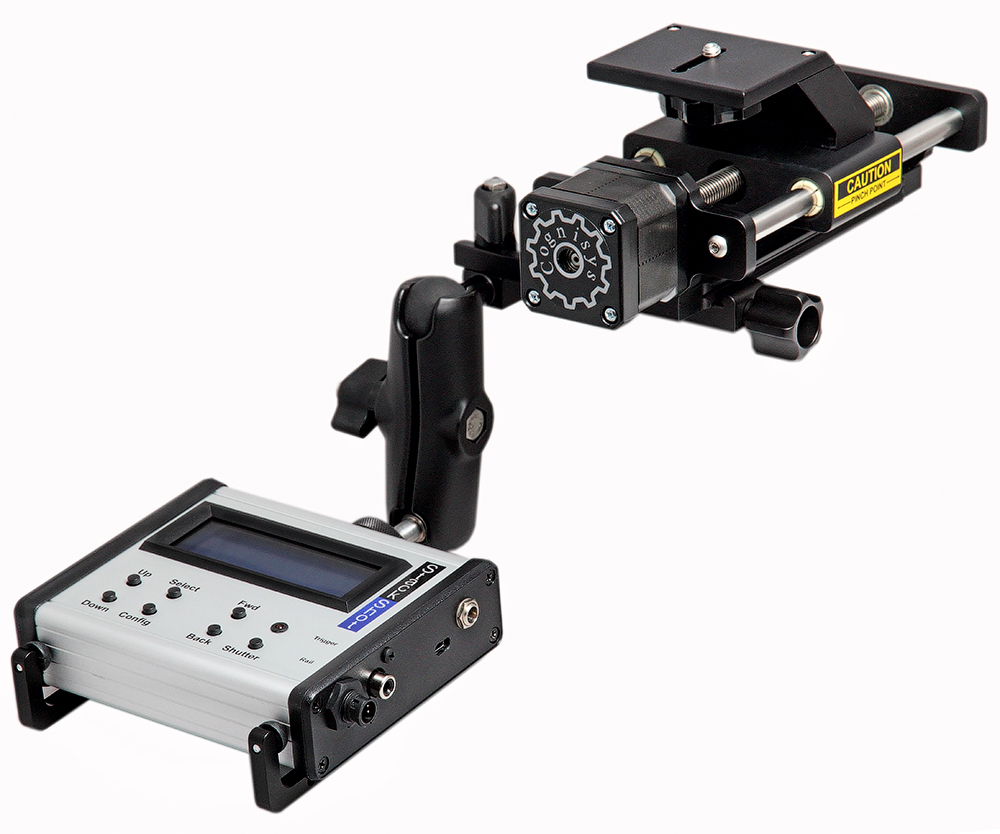

Controller Carrier Kit, установленный на макрорельсы:



Общий вид держателя вместе с макрорельсами и фотоаппаратом:



Результаты испытаний

Испытание комплекта держателя кронштейна проводилось с таким набором фотооборудования:

  • фотоаппарат Canon 5DmarkII с объективом МР-Е65/2,8 1-5х
  • штатив Manfrotto 055XPROB со штативной головкой Manfrotto 410
  • автоматизированные макрорельсы StackShot

Совершенно логично, что разработчики не стали изобретать велосипед и использовали два готовые изделия от Wimberly (M-1 quick release clamp и M-4S shot macro extension arm) - известной фирмы, которая специализируется на производстве профессиональных фотоаксессуаров.

Испытания показали ,что комплект держателя контроллера полностью справился со своей задачей - контроллер легко перемещается в любое подходящее место ( сверху, снизу, под наклоном ), при этом надежно фиксируется резиновыми амортизаторами (даже в перевернутом положении).

Приятно то,что позаботились даже о мелочах - был разработан специальный укороченный кабель от контроллера к мотору (штатный кабель слишком длинный для такого соединения ) - чтобы не создавать нагромождения проводов. Играть на деньги в казино Буй – любимое занятие самых азартных игроков планеты. Использовать для этого предлагается разные устройства с подключением к интернету. Приятно и выгодно развлекаться можно на сайте казино Booi https://casinomoneypay.ru/kazino-booi-oficialniy-site-i-zerkalo или при использовании зеркала, разработанного с целью исключить возможную блокировку доступа к любимым играм в самый неподходящий момент.
