Кольцевой осветитель на светодиодах. Часть 2.

© 2003 Rainer Emling (Райнер Эмлинг)
Перевод с немецкого: Александр Забара
Оригинал здесь: www.emling-online.de
Публикуется с позволения автора

Продолжение. Начало здесь

Во второй части автор описывает более сложный, мощный и элегантный вариант кольцевого осветителя на 24 (или 16) светодиодах (LED).
(Здесь и далее синим курсивом - примечания переводчика)


Рис. 1
Готово! ;-)

Так как первый вариант с 8 LED не удовлетворял ни технические, ни эстетические потребности, я задумался над более аккуратным, компактным и "светлым" исполнением с 24 (или 16) LED.

Крепеж на резьбе объектива (или адаптера) выполнен в данном слечае в виде специально изготовленного алюминиевого (латунного, стального, золотого, платинового – по желанию и возможностям кошелька) кольца с 24 (16) точно просверленными под LED отверстиями. В качестве альтернативы можно использовать и обычное step-up кольцо с запасом в минимум 16mm.


Рис. 2
Разрез через часть кольца с позициями деталей. Для компактности сборки стоит расположить плату стороной пайки наружу, обеспечив тем самым плотное прилегание LED и компактность

Wiederstand - резистор, Platin - печатная плата, Gewinde - резьба


Рис. 3
Чертеж алюминиевого кольца для 24-х LED. С левой стороны находится резьба для крепления на объективе или адаптере, в проточку укладывается кольцеобразная печатная плата, по периметру просверлены отверстия под LED
Чертеж с высоким разрешением здесь


Рис. 4
Тоже кольцо - вид спереди
Чертеж с высоким разрешением здесь

Диаметр кольца я выбрал из следующих соображений:

- осветитель можно использовать на других камерах с большим объективом
(автор пользуется Olympus Camedia C-2000 и C-5050 с адаптером CLA-1 у которого диаметр 46mm)
- углы кадра освещаются лучше
- диаметр определяет максимальное количество LED


Рис. 5
Готовое кольцо - вид спереди


Рис. 6
Тоже кольцо - вид сзади
Видна проточка для печатной платы и резьба M55x0,75

Я изготовил подходящую печатную плату в форме кольца и использовал резисторы типа SMD и размера 1206. Это обеспечило компактность конструкции и равномерность размещения LED.

Внутренняя дорожка платы служит массой (минус батареи), обе внешние – это плюс. За счет выбора подходящих резисторов можно получить 2 или 3 режима освещения. Плата держится на кольце за счет LED. Если есть желание получить суперстабильную конструкцию, можно залить плату непосредственно в кольце эпоксидной смолой. При этом полностью исключена возможность ремонта.

Шаблоны для печатной платы:


Рис. 7 & 8
Шаблоны для плат с 16 (слева) и 24 LED (справа)
Пожалуйста используйте шаблоны отсюда для 16-ти или отсюда для 24-х (оба 600 dpi)


Рис. 9
Готовая печатная плата


Рис. 10
При выборе LED следует обращатить внимание на "ограничители" - они могут мешать корректной установке.

Кстати, нет ни малейшей разницы, какой стороной крепить плату. Единственное преимущество расположения LED снизу – их можно впаять "до упора" и сэкономить при этом место.

Когда плата готова можно начать ее оснащение. В первую очередь припаиваются резисторы. Затем вставляются LED (внимание – полярность!) и плата вставляется в готовое алюминиевое кольцо. Тем самым достигается точность центрирования LED при пайке, даже если отверстия не идеально подходят.


Рис. 11

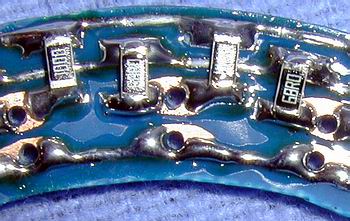

Для защиты медных дорожек от окисления, а также для увеличения сечения проводника, я полностью залудил дорожки.
LED здесь еще не припаяны

Так как алюминиевое кольцо открыто, что может со временем привести к загрязнению платы или короткому замыканию, я применил пластиковую крышку, одновременно удерживающую разъем питания и снимающую тем самым механическую нагрузку с платы. Пластик имеет в данном случае 2 преимущества: он легче алюминия и изолирует.


Рис. 12
Пластиковая крышка вставляется в алюминивое кольцо и удерживается резьбовым соединением с камерой
В пластик впрессовывается разъем обеспечивающий электрический контакт
Чертеж с высоким разрешением здесь


Рис. 13
Здесь хорошо видно как плотно сидит пластиковая крышка на кольце


Рис. 14
Черное step-up кольцо 46/55mm служит с одной стороны для крепления осветителя на камере, с другой стороны прижимает плату с LED к алюминиевому кольцу. Слева виден разъем, припаянный внутри к плате


Рис. 15
Оптимальный разъем


Рис. 16
Соответствующий штекер

Теперь недостает только питания.

Как и в первой версии я использовал 4 NiMH аккумулятора и переключатель для смены режимов.


Рис. 17 и 18
Корпус с батарейным отсеком (доступ снаружи). Слева - направо: основной выключатель, переключатель режимов, разъем для внешнего выключателя, разъем для осветителя.

Для подключения осветителя я категорически не рекомендую использовать обычные штекеры – они часто дают короткое замыкание в момент соединения или разединения. При мощных аккумуляторах это может привести к воспламенению кабеля. Кому важна "абсолютная" безопасность может использовать предохранитель на 1А.

Для подключения внешней кнопки штекеры подходят вполне – короткое замыкание здесь вполне ожидаемо. Преимущество внешней кнопки явны: батарейный блок – в карман, внешнюю кнопку – в левую руку, обе руки – на камеру.


Рис. 19

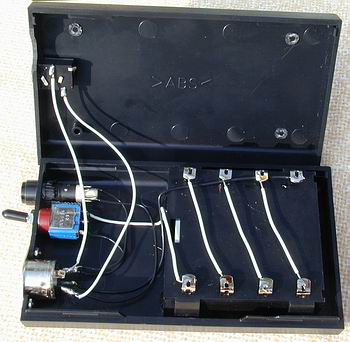

Внутреннее устройство корпуса


Рис. 20
Батарейный отсек


Рис. 21

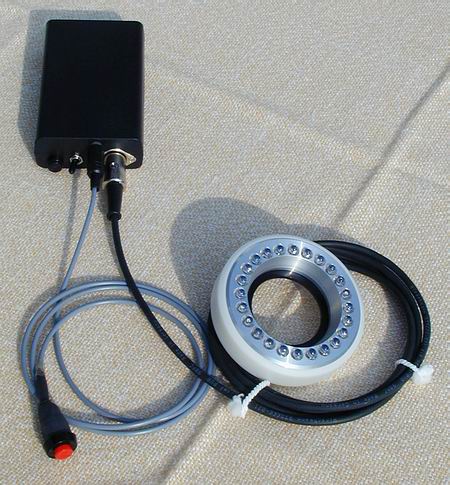

Результат

Что дает осветитель?

Для того чтобы определить, насколько эффективен осветитель, я фотографировал белую стену: с лампами накаливания (3x40W) удаленными примерно на 5 метров и в практически полной темноте. Все снимки производились с фокусным расстоянием 105mm, f/2,8 и ISO 100.

Расстояние Освещение Без осветителя Режим 1 Режим 2
Выдержка Выдержка Выигрыш (диафр.) Выдержка Выигрыш (диафр.)
15cm слабое 1/10 1/160 4 1/200 4,5
очень слабое > 1/2 1/125 > 6 1/125 > 6
25cm слабое 1/10 1/125 3,5 1/160 4
очень слабое > 1/2 1/100 > 6 1/100 > 6
50cm слабое 1/10 1/40 2 1/50 2,5
очень слабое > 1/2 1/30 4 1/40 4,5
100cm слабое 1/10 1/20 1 1/30 1,5
очень слабое > 1/2 1/8 2 1/13 2,5

Так как я использовал LED с "всего" 3000mcd, а в настоящий момент вполне можно приобрести их с 9000mcd, освещенность можно реально повысить.

All images used in this article © Copyright Rainer Emling
